硬质隔离器(一级防护):设计与选型
硬质隔离器——也叫硬壁隔离器、不锈钢隔离器、手套箱或密闭手套箱——是处理强效化合物最主力的一级(主要)防护屏障。它用物理屏障把操作人员与危险或高活性活性物质隔离开。本文讲清硬质隔离器怎么工作、什么时候用负压或正压,以及决定它到底能不能”关得住”的设计细节。
什么是硬质隔离器?

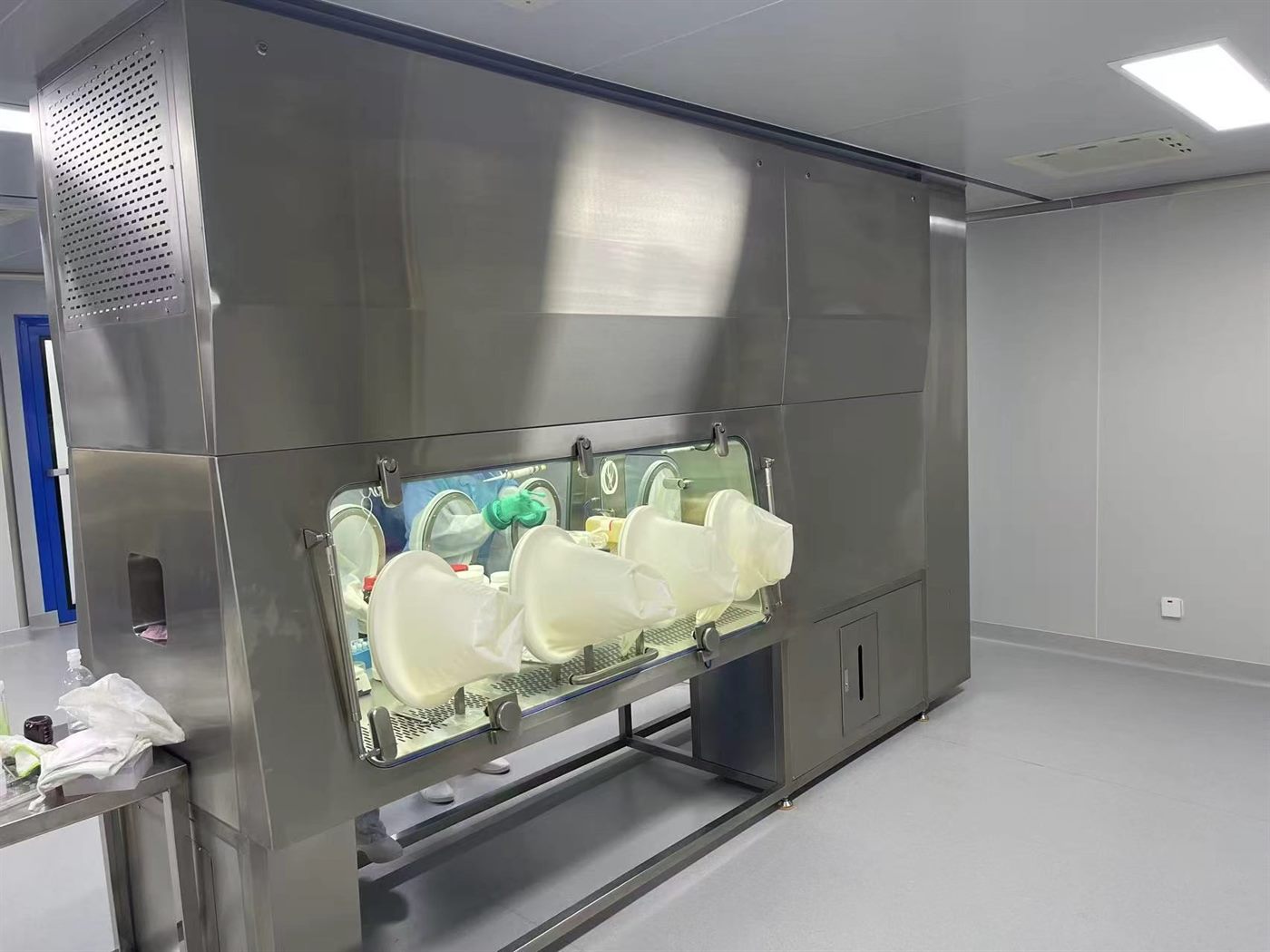

隔离器(旧称”手套箱”)最初是为在军事和核工业中处理放射性物质而开发的,随着时间推移被用于制药,处理对操作人员和环境有害的物质。硬质(硬壁)隔离器通常由不锈钢腔壁和亚克力透视操作窗组成。凭借密闭处理的方式,它可广泛应用于制药工艺——从简单的小批量采样,到压片等复杂过程。操作人员通过物理屏障与强效化合物隔离,借助集成手套操作。硬质隔离器通常包括可密封的外壳、带 HEPA 过滤的进出气流设计,以及供操作和物料转移的手套口窗口;考虑人体工学,有些设计会加半身服以便更方便地操作。
防护用负压,保护产品用正压

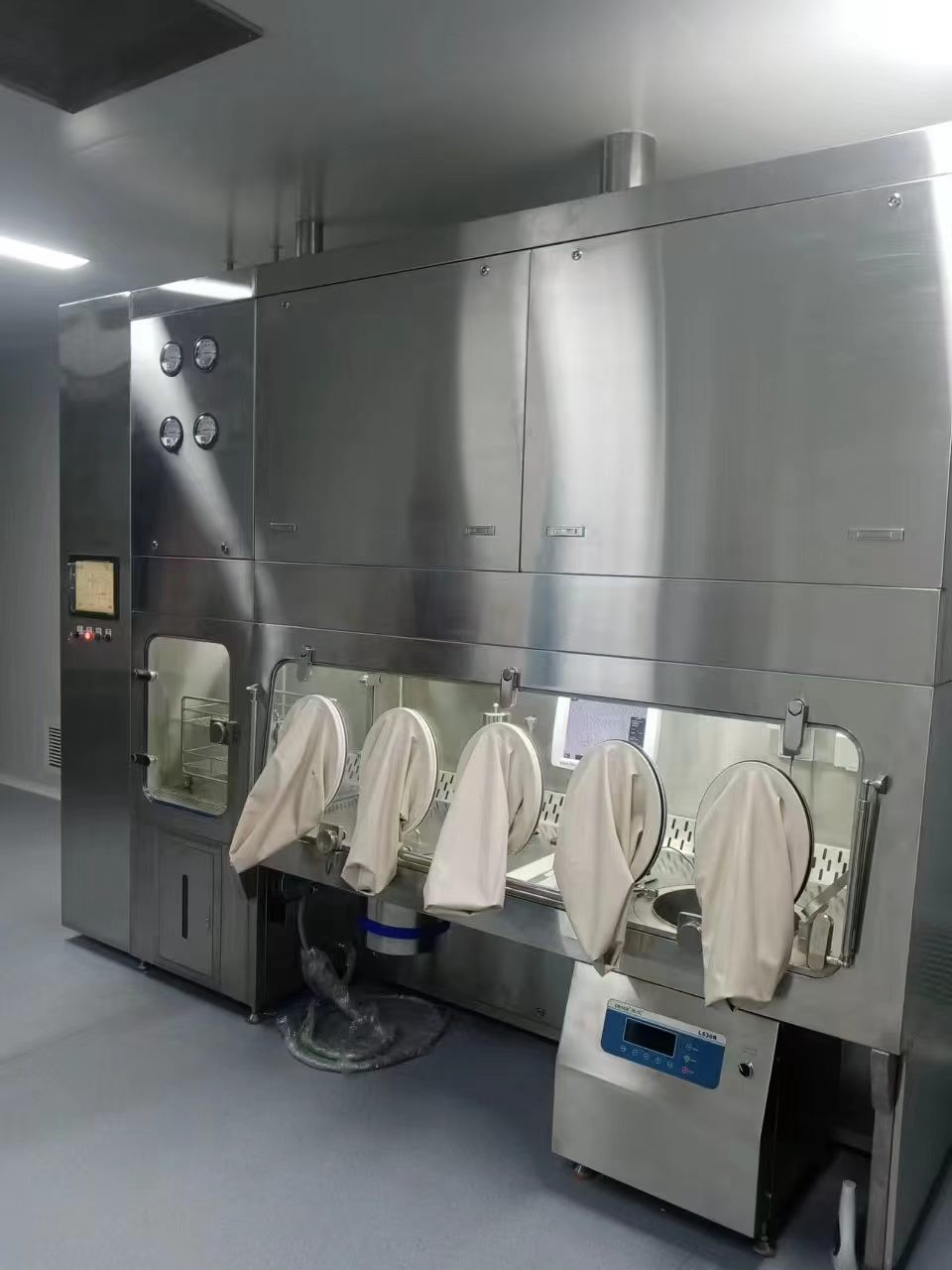

隔离器都是按工艺定制的。防护型隔离器通常相对房间保持负压——通过风扇调节内部负压,并在整个操作过程中监控。负压保证:一旦物理屏障被破坏,强效物质是被吸向内部,而不是溢散到环境中。如果目的是保护产品,则用正压的无菌隔离器把环境微生物挡在外面。对强效物质的无菌处理,要同时保护产品和操作人员,因此由风险分析决定隔离器是正压还是负压运行——见《正压 vs 负压隔离器》。
设计要点
针对特定工艺,隔离器应尽可能小——这能限制产品的扩散范围、降低污染风险,并让腔体更易清洁和去污。除了尺寸,当硬质隔离器围绕其他设备定制时:
- 接触部件留在里面,非接触部件放在外面。与活性物质接触的设备(进料口、出料口)设计在隔离器内部;不接触的部件(控制面板、电机)留在外部。驱动轴和电缆必须以密闭方式穿过腔壁——任何穿墙处的泄漏都是防护失效。
- 与房间的交接面。隔离器如何连到房间——快速转运接口(RTP)、连续衬里,还是气闸?
- 内部可访问性。操作人员能否够到每一个需要操作的区域?
- 清洁策略,以及烘干和排空能力(周期与时间)。
- 房间布局——预留足够的隔离器内外操作空间。
- 气流进出——避免影响房间的压力平衡。
- 维护便捷性——如 HEPA 过滤器的安全更换(袋进袋出);见 BIBO 过滤箱。
- 可操作性,最好用模型测试验证。
- IT / 控制——是否需要接入厂房的整体控制系统。
工艺设备通常需要调整或改造,以适应与隔离器的密闭连接;密闭等级应跟随化合物的 OEB 等级。
硬质隔离器要在厂房设计之初就考虑
硬质隔离器必须在厂房设计的最初阶段就纳入考虑,因为它需要足够的房间布局和相应的公用工程支持。把硬壁密闭隔离器塞进一个已建好的房间,比一开始就规划好难得多。更完整的选型流程,见《如何选择制药隔离器》。
